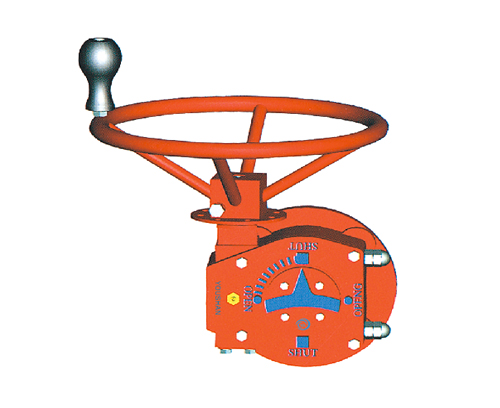

WQT系列部分回转型阀门手动装置
该系列外形美观，是一款90°部分回转手动驱动装置。适用于球阀、蝶阀、旋塞阀等类型阀门。箱体采用球墨精铸，手轮钢管焊接。产品自身有带锁机构，野外安装时可预防他人随意打开阀门。该系列法兰全部采用lSO5211国际标准，型号齐全，便于阀门匹配。外型美观，输出力矩大，深受国内外用户青睐，特别适用于出口型阀门。产品共有16种型号。
| 型号Model | WQT06 | WQT07 | WQT08-F14、WQT08-F16 | WQT18-F16、WQT18-F20 | WQT28-F16、WQT28-F25 | WQT37-85 |
|
型号 ModeI |
WQT06 |
WQT07 |
WQT08-F14 |
WQT08-F16 |
WQT18-F16 |
WQT18-F20 |
WQT28-F16 |
WQT28-F25 |
WQT37-85 |
WQT37-200 |
WQT38-F25 |
WQT38-F30 |
WQT39 |
WQT47 |
WQT48 |
WQT58 |
|
技术参数 Technical-parameters |
||||||||||||||||
|
速比 Ratio |
38:1 |
54:1 |
50:1 |
72:1 |
68:1 |
85:1 |
200:1 |
275:1 |
433:1 |
518:1 |
664:1 |
1281:1 |
||||
|
输入力矩 Nm Input-torque Nm |
80 |
90 |
125 |
165 |
195 |
195 |
195 |
195 |
195 |
195 |
195 |
195 |
||||
|
输出力矩 Nm Output-torque Nm |
550 |
950 |
1300 |
2200 |
3200 |
4200 |
7200 |
10100 |
14500 |
18600 |
24500 |
42500 |
||||
|
限位调整 Limit |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
||||
|
蝶阀 Butterfly-valve |
50-125 |
150-250 |
250-300 |
350-400 |
450-600 |
600 |
700 |
700-800 |
900-1000 |
1000-1200 |
1200-1400 |
1600-2000 |
||||
|
球阀 Ball-valve |
50-80 |
100-125 |
150-200 |
200-250 |
250-300 |
300 |
300-350 |
350-400 |
450-500 |
500-600 |
600-700 |
800-1000 |
||||
|
连接尺寸 Connection-Size |
||||||||||||||||
|
法兰号 Flange |
F10 |
F12 |
F14 |
F16 |
F16 |
F20 |
F16 |
F25 |
F25 |
F25 |
F30 |
F30 |
F35 |
F35 |
F40 |
|
|
法兰外圆（D） |
125 |
150 |
175 |
210 |
210 |
250 |
210 |
300 |
300 |
350 |
350 |
350 |
415 |
415 |
530 |
|
|
连接孔中心PCD（D0） |
102 |
125 |
140 |
165 |
165 |
197 |
165 |
254 |
254 |
254 |
298 |
298 |
356 |
356 |
406 |
|
|
凸面 Conve×（D1×h） |
70×3 |
85×4 |
100×5 |
130×5 |
130×5 |
160×5 |
130×5 |
200×5 |
200×5 |
200×5 |
230×5 |
230×5 |
260×5 |
260×5 |
300×8 |
|
|
孔数-螺栓（N-M） |
4-M10 |
4-M12 |
4-M16 |
4-M20 |
4-M20 |
8-M16 |
4-M20 |
8-M16 |
8-M16 |
8-M16 |
8-M20 |
8-M20 |
8-M30 |
8-M30 |
8-M36 |
|
|
标准轴孔 Bore（d） |
20 |
30 |
35 |
45 |
55 |
60 |
70 |
80 |
90 |
100 |
130 |
|||||
|
键宽Key（b）×键高×条数 No．×90° |
6×6×1 |
8×7×1 |
10×8×1 |
14×9×1 |
16×10×2 |
18×11×2 |
18×11×2 |
25×14×2 |
25×14×2 |
25×14×2 |
36×20×2 |
|||||
|
可选轴孔（d-limit） |
14-24 |
24-36 |
30-50 |
40-60 |
45-65 |
50-75 |
50-90 |
60-100 |
70-100 |
70-120 |
90-160 |
|||||
|
安装高度（H） |
60 |
75 |
90 |
90 |
95 |
135 |
140 |
145 |
165 |
165 |
205 |
|||||
|
手轮 handwheel（中） |
350 |
350 |
350 |
460 |
600 |
600 |
600 |
600 |
600 |
600 |
600 |
|||||
|

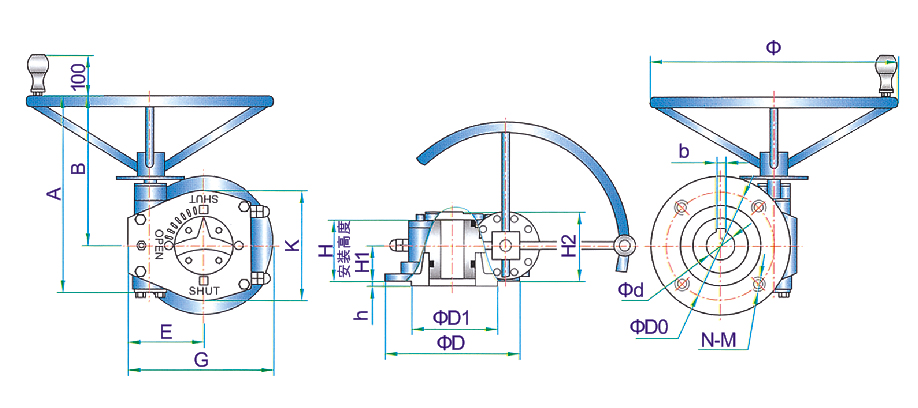

外型尺寸 Appea rance-size |
||||||||||||||||
|
A |
264 |
273 |
308 |
385 |
475 |
590 |
675 |
696 |
740 |
789 |
856 |
1011 |
||||
|
B |
214 |
223 |
236 |
310 |
375 |
430 |
510 |
532 |
557 |
579 |
641 |
744 |
||||
|
E |
86 |
99 |
113 |
125 |
171 |
214 |
213 |
242 |
288 |
316 |
400 |
|||||
|
G |
149 |
174 |
200 |
218 |
230 |
253 |
276 |
321 |
364 |
368 |
417 |
495 |
528 |
665 |
||
|
H1 |
33 |
40 |
54 |
54 |
54 |
65 |
77 |
74 |
84 |
87 |
109 |
|||||
|
H2 |
72 |
87 |
106 |
106 |
112 |
153 |
166 |
168 |
190 |
183 |
225 |
|||||
|
K |
102 |
138 |
165 |
176 |
250 |
307 |
310 |
365 |
426 |
472 |
595 |
|||||
