QDX3-D-F系列部分回转型阀门电动装置
PRODUCTS
  • 产品名称:

        QDX3-D-F系列部分回转型阀门装置

    QDX3-D-F系列部分回转型阀门装置

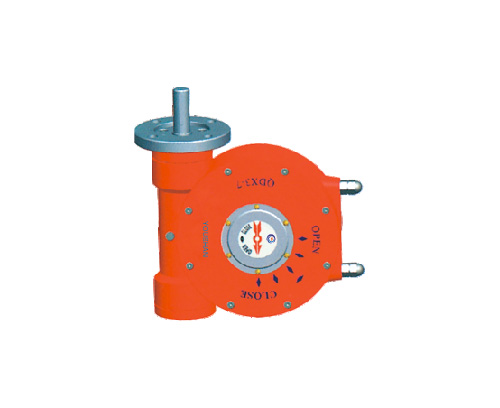

            该系列产品是一款90°回转驱动装置,适用于球阀、蝶阀、旋塞阀等类型阀门。特殊型可输出360°多回转。该系列是与多回转阀门电动装置组合而成的一种部分回转型阀门电动驱动装置。DF系列与电装接盘为SO 5211标准。


    型号 Model

    D3-F

    D4-F

    D5-F

    D6-F

    D7-F

    D8-F

    D94-F

    D10-F

    D11-F

    D12-F

    技术参数Technical - parameters

    速比 Ratio

    41:1

    48:1

    55:1

    50:1

    55:1

    57:1

    65:1

    63:1

    67:1

    81:1

    限位调整 Limit-adjustment

    ±5°

    ±5°

    ±5°

    ±5°

    ±5°

    ±5°

    ±5°

    ±5°

    ±5°

    ±5°

    蝶阀 Butterfly valve DN

    125-150

    200-250

    300-350

    400-450

    450

    500-600

    700

    800

    900-1000

    1100-1200

    球阀 Ball-valve DN

    80

    100

    150

    200

    250

    250-300

    350

    400

    500

    600

    连接尺寸 Connection-size

    法兰外圆(D)

    125

    150

    175

    210

    230

    260

    300

    350

    415

    475

    连接孔中心PCD(D0)

    102

    125

    140

    165

    185

    200

    254

    298

    356

    406

    凹面 Concave(D1)

    70×4

    85×4

    100×4

    130×5

    150×5

    160×5

    200×5

    230×5

    260×5

    300×8

    孔数-螺栓 Bolt(N-M)

    4-M10

    4-M12

    4-M16

    4-M20

    8-M16

    8-M16

    8-M16

    8-M20

    12-M20

    12-M20

    标准轴孔 Bore(d)

    24

    28

    38

    45

    50

    60

    70

    80

    100

    110

    键宽Key(b)×键高Key-High×条数NO.×90°

    8×7×1

    8×7×1

    10×8×1

    12×8×2

    16×10×2

    16×10×2

    16×10×2

    20×14×2

    25×14×2

    28×16×2

    可选轴孔(d-limit)

    22-26

    28-36

    32-40

    38-48

    50-55

    45-60

    55-70

    70-90

    80-100

    90-120

    安装高度 Install-height(H)

    65

    80

    75

    95

    95

    110

    120

    130

    160

    180

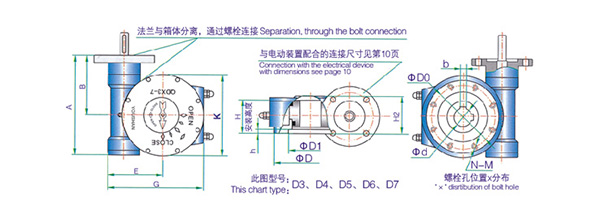

    外型尺寸Appearance-size

    A

    186

    205

    236

    280

    305

    325

    360

    420

    490

    570

    B

    118

    130

    143

    165

    175

    188

    188

    245

    295

    330

    E

    96

    115

    139

    171

    181

    192

    224

    250

    306

    365

    G

    169

    203

    245

    291

    314

    338

    378

    433

    522

    612

    H2

    74

    88

    97

    125

    131

    128

    154

    152

    185

    203

    K

    150

    190

    210

    250

    270

    300

    330

    400

    470

    580
