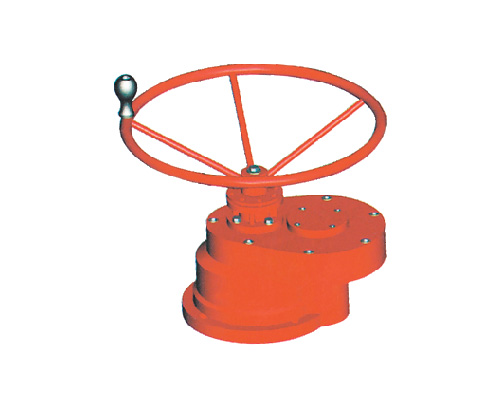

SD系列部分回转型阀门电动装置
|
型号 Model |
SD2 |
SD2-T |
SD3-S |
SD3 |
SD3-T |
SD4-S |
SD4 |
SD4-T |
SD6-S |
SD3-B |
SD5-T |
|
|
技术参数Technical - parameters |
||||||||||||
|
标准速比 Stamdard-ratio |
1：6 |
1：15.4 |
1：3 |
1：6 |
1：10.1 |
1：3 |
1：6 |
1：15.3 |
1：2 |
1：2 |
1：24 |
|
|
可选速比Optional Ratio |
1：5 |
1：12.8 |
1：4 |
1：5 |
1：8 |
1：4 |
1：5 |
1：12.5 |
1：3 |
1：4.8 |
1：30 |
|
|
输入极限力矩 Nm Limit Input-Torque Nm |
280 |
250 |
750 |
750 |
480 |
1050 |
1450 |
1200 |
8000 |
610 |
3000 |
|
|
输出极限力矩 Nm Limit Output-Torque Nm |
1200 |
2500 |
1600 |
3100 |
3100 |
2200 |
6100 |
11500 |
11200 |
2060 |
50400 |
|
|
连接尺寸 Connection-size |
||||||||||||
|
输入 Input |
法兰ISO5211JB2920 |
|
F10 F14 |
F14、F16 Z45/Z60 |
F14、F16、F25 Z45/Z60 Z90/Z120 |
F25Z90 Z120 |
F25 Z90/Z120 |
F25、F30
Z90/Z120
Z180/Z250 |
F25
Z45/Z60
Z90/Z120 |
F25
Z250/Z500 |
F16 |
F16、F30 Z90/Z60 Z180/Z250 |
|
轴Axis（d） |
30 |
22 |
36 |
42 |
38 |
50 |
65 |
50 |
100 |
35 |
100 |
|
|
键宽Key（b）×键高 |
8×7 |
8×7 |
10×8 |
12×8 |
10×8 |
14×9 |
18×11 | 14×9 | 28×16 | 10×8 |
28×16 |
|
|
******轴（d-max） |
30 |
25 |
40 |
50 |
40 |
55 |
69.5 |
58 |
110 |
35 |
110 |
|
|
L |
60 |
60 |
80 |
80 |
80 |
100 |
100 |
100 |
180 |
60 |
180 |
|
|
输出 Output |
法兰外圆（D） |
275 |
275 |
275 |
330 |
330 |
330 |
510 |
510 |
510 |
330 |
380 |
|
连接孔中心PCD（D0） |
235 |
235 |
235 |
285 |
285 |
285 |
450 |
450 |
450 |
285 |
340 |
|
|
凹面 Concave（D2×h） |
180×5 |
180×5 |
180×5 |
220×6 |
220×6 |
220×6 |
360×8 | 360×8 | 360×8 |
220×8 |
280×5 |
|
|
孔数-螺栓 Bolt（N-M） |
4-M20 |
4-M20 |
4-M20 |
4-M24 |
4-M24 |
4-M24 |
8-M30 | 8-M30 | 8-M30 | 4-M24 |
8-M240 |
|
|
外型尺寸Appearance-size |
||||||||||||
|
H |
120 |
92 |
133 |
153 |
122 |
150 |
166 |
255 |
262 |
310 |
160 |
|
|
H2 |
195 |
244 |
196 |
222 |
310 |
228 |
284 |
330 |
379 |
371 |
330 |
|
|
K |
295 |
218 |
303 |
425 |
296 |
392 |
564 |
497 |
618 |
440 |
510 |
|
|
G |
348 |
310 |
377 |
528 |
394 |
510 |
712 |
728 |
813 |
594 |
775 |
|
