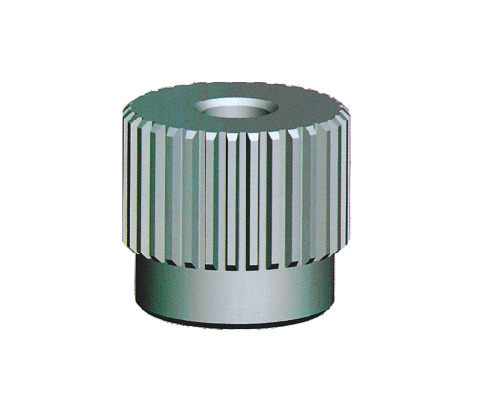

BA阀杆螺母外型尺寸

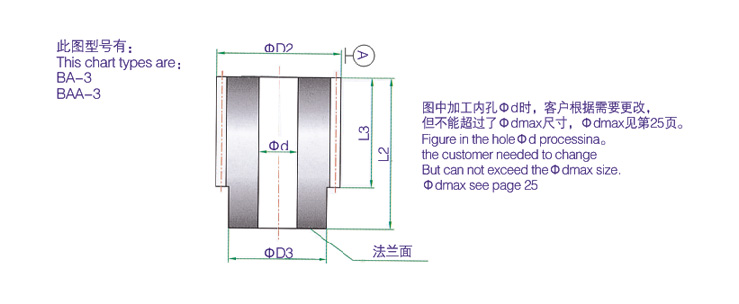

用户可根据该图加工阀杆螺母内孔的连接尺寸．加工内孔∮d时，注意与基准A的同轴度按GB1184-80.8级加工。
阀杆螺母材质有ZHAL66-6-3-2铝黄铜、45#钢02、QT600、D-2等。用户可以根据需要选择。
|
尺寸/型号 |
BA-000 |
BA-00 |
BA-0 |
BA-1 |
BA-2 |
BA-3 |
BAA-3 |
|
d |
10 |
15 |
16 |
25 |
35 |
45 |
60 |
|
D3 |
50 |
57 |
63 |
74 |
94 |
108 |
146 |
|
D2 |
50 |
57 |
65 |
80 |
100 |
118 |
152 |
|
L4 |
12 |
22 |
18 |
22 |
36 |
||
|
L3 |
25 |
32 |
37 |
46 |
55 |
80 |
108 |
|
L2 |
46 |
55 |
58 |
70 |
100 |
120 |
145 |
|
D4 |
42 |
50 |
57 |
68 |
84 |
